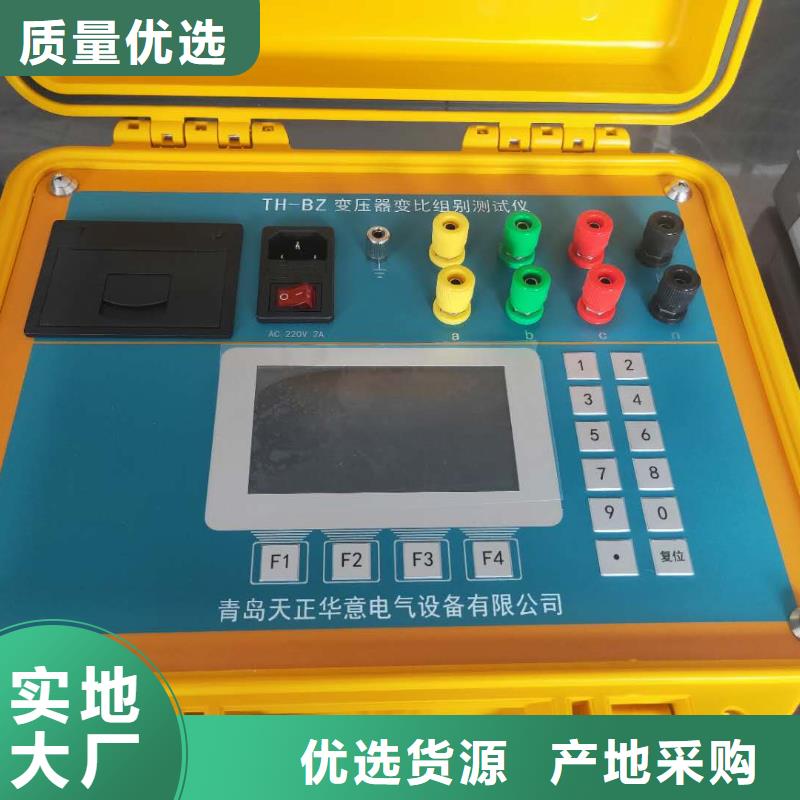

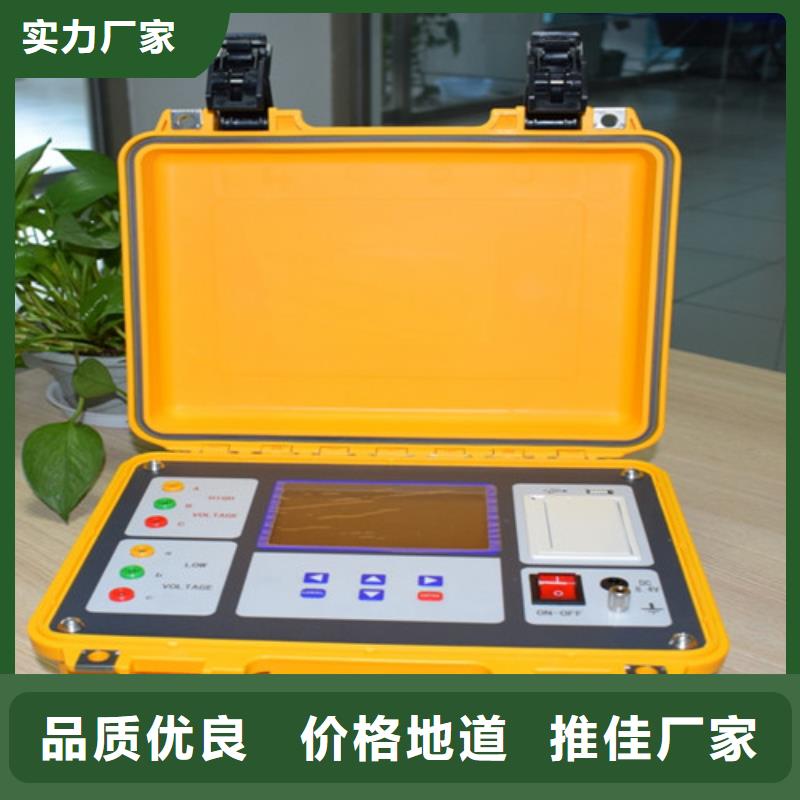

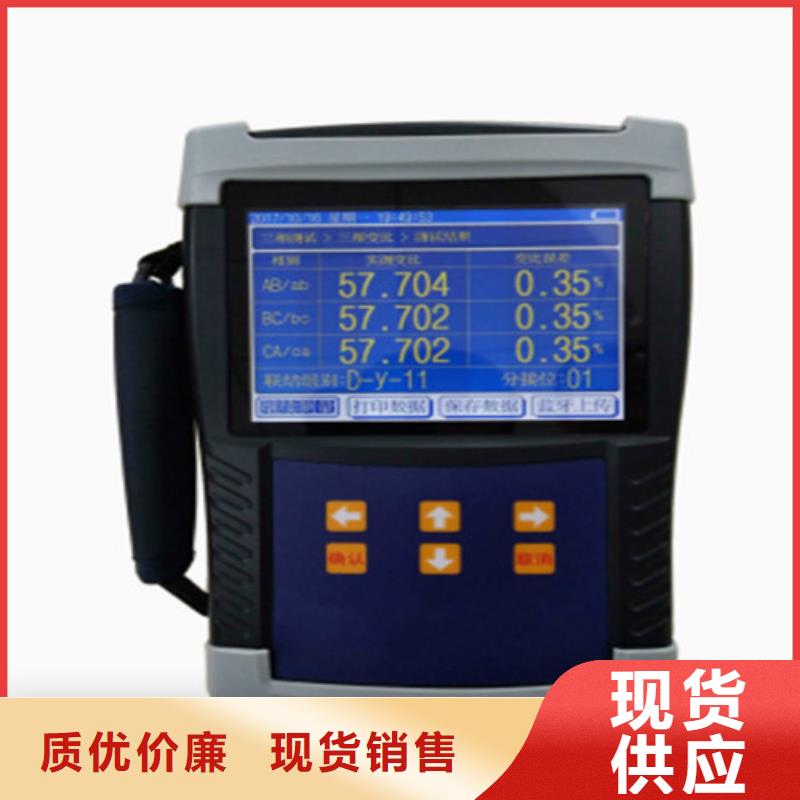

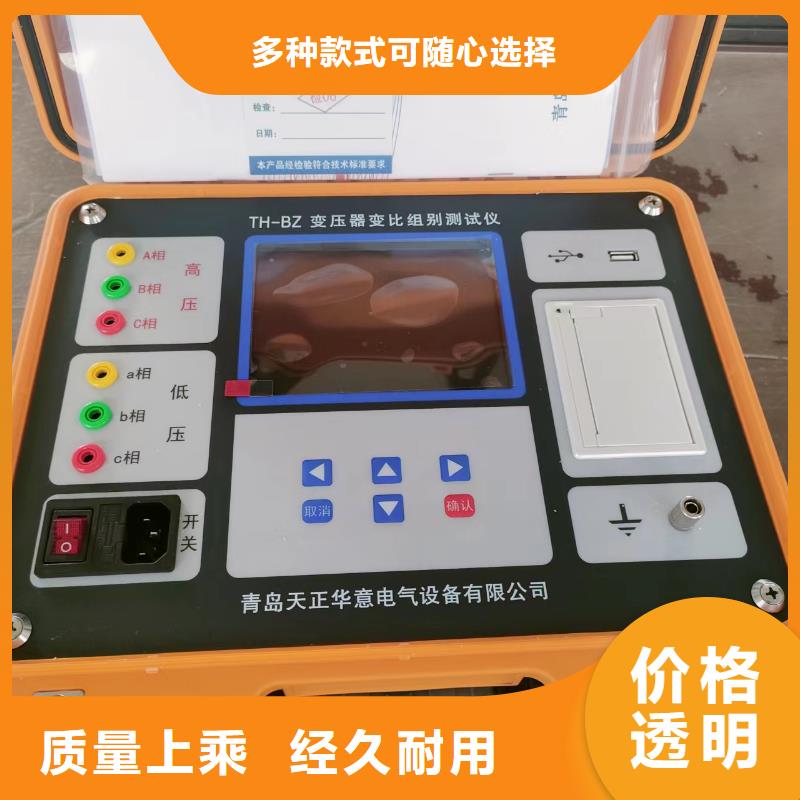

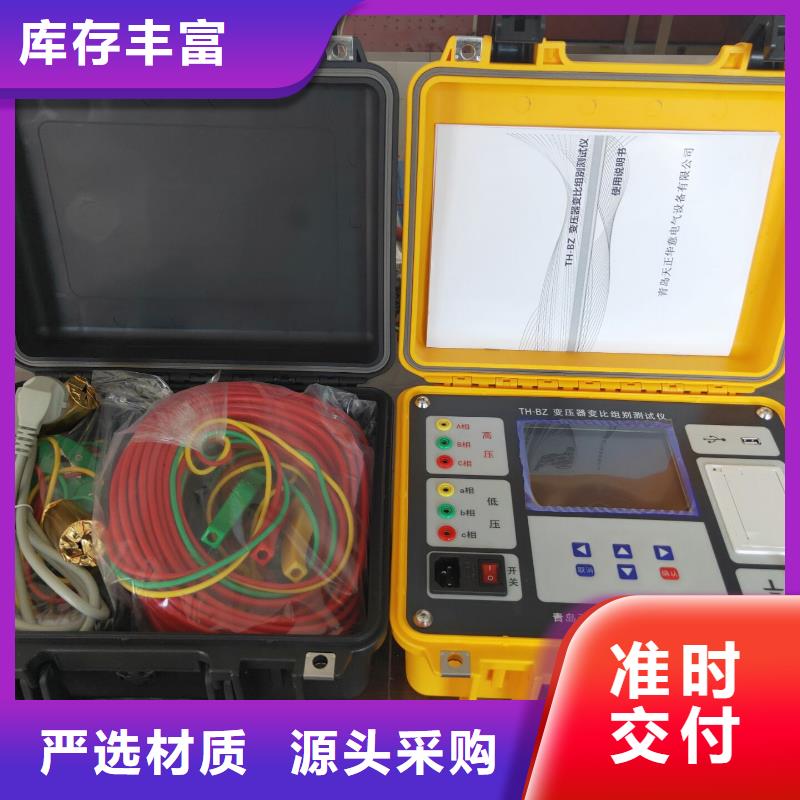

变压器变比测试仪,【天正华意电气设备(山南市分公司)tianzh3611-6】在过去的3年中,始终专注于研发与提供变压器变比测试仪,经验丰富,价格合理。联系人:杨经理,地址:平度市平安路2号。

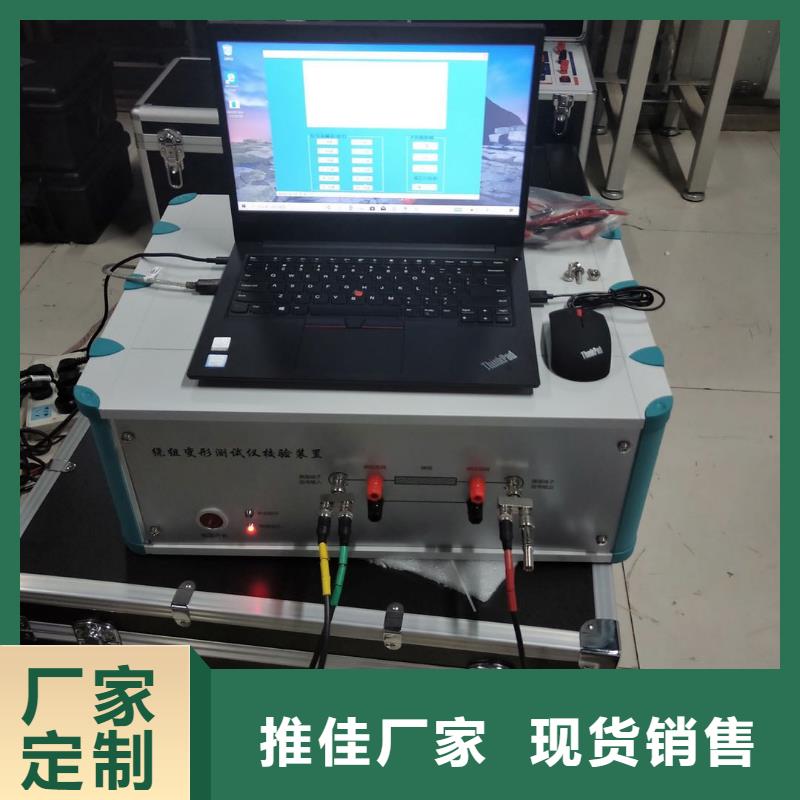

变压器变比测试仪工频感应分压器是由3个相互连接的互感器组成的装置，通过开关切换使装置的输出电压等于输入电压的某个比例值。具有电压比例准确，稳定和给出比例的优点。此外，该设备还具有输入阻抗高和输出阻抗低的特点，为的电测量提供了重要的性能，广泛应用于各种测量线路和测量装置中。二、技术参数1、环境条件温 度 20±5℃相对湿度 ＜80％海拔高度 ＜1000m干 扰 没有强电磁场干扰源和震动2、电源条件频 率 50±0.5Hz输入电压失真系数小于 5％3、性能指标一次电压 200V二次电压 0～200V额定负荷 0VA准确度等级 0.005级比例不确定度 3×10-6重 量 10Kg三、工作原理该设备采用准确度的两级变压器方式进行设计，克服了并联式多盘感应分压器后盘对前盘负载影响较大的缺点和串联式增加了一项隔离误差且输入阻抗不高的劣势。两级变压器式多盘感应分压器的原理图如下页所示.由图可见，多盘感应分压器由多只两级感应分压器并联组合而成，前一级比例绕组的1/10段通过双刀开关把某一段电压并联到下一级比例绕组两端，强迫下一盘为上一盘的1/10电压。由于有激磁绕组，所以下一盘对前盘的分路影响极小，又了隔离误差，所以能获得较高准确度。

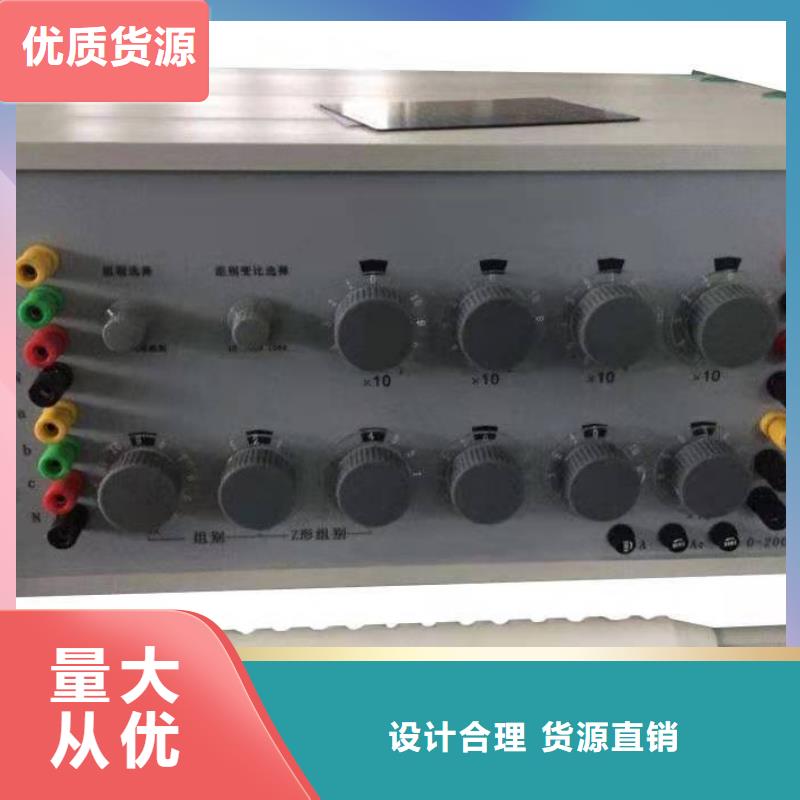

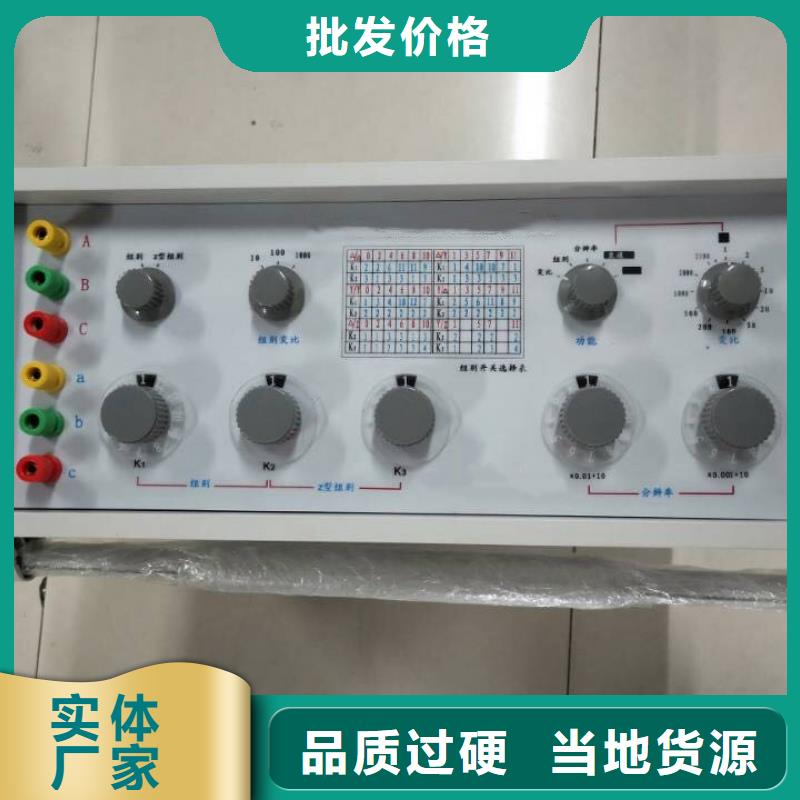

变压器变比测试仪三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0,组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。例如；需设置联结组别为Y/d-1,组别变比为1000时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“2”档位。例如；需设置联结组别为D/y-5,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“10”档位，“K1”置“3”档位。例如；需设置联结组别为D/z-0时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K3”置“1”档位。例如；需设置联结组别为Y/z-1时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“2”档位，“K3”置“1”档位。其它设置可以依次类推完成。注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

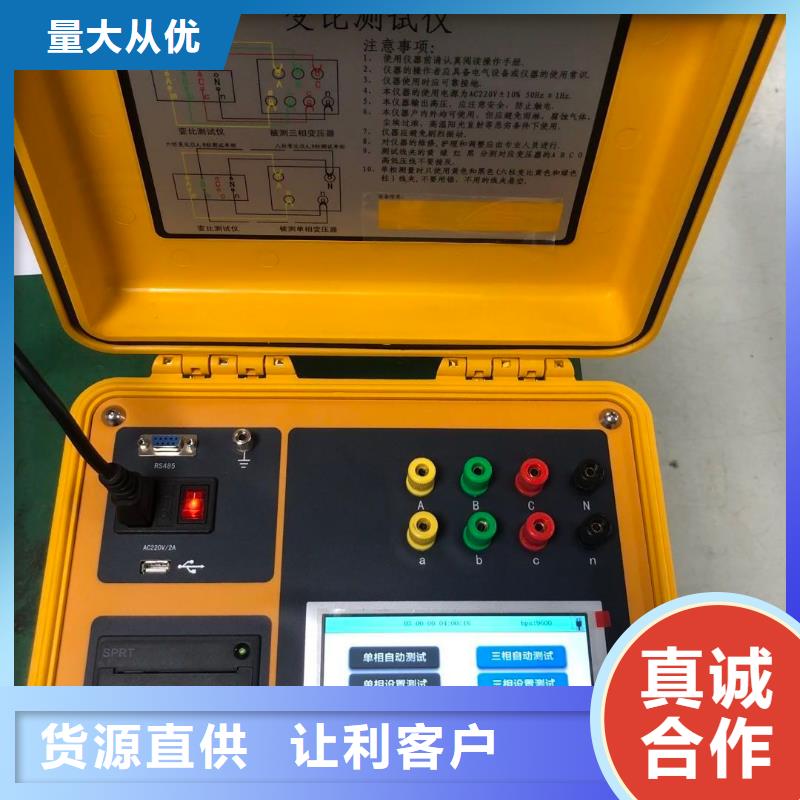

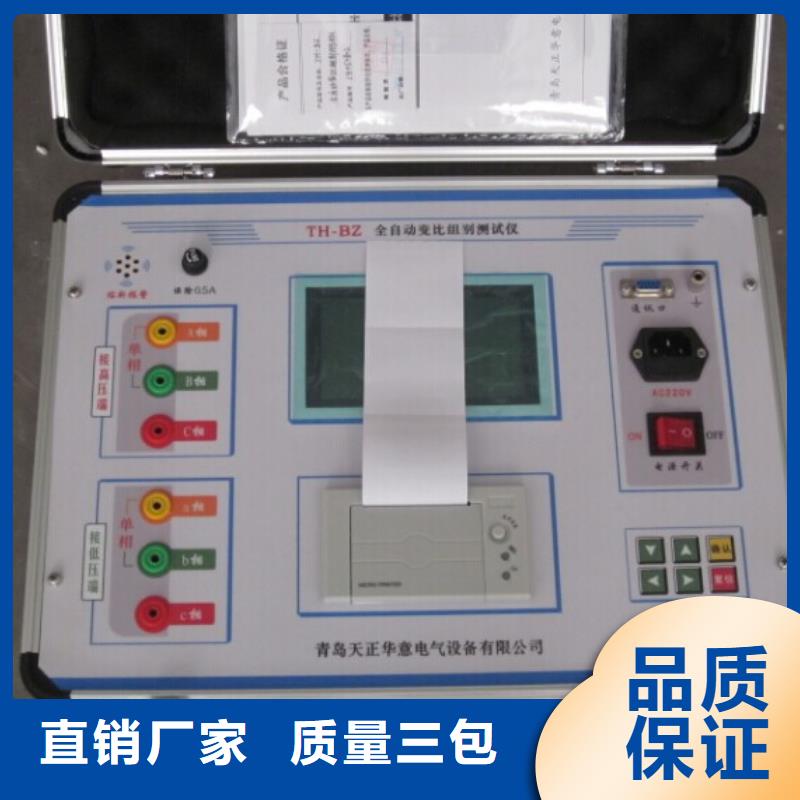

变压器变比测试仪三、操作指南面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、x接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、x0端子为设定比率次级电压信号输出端。 设备面板右边部分有10－1～10－7 共七个十进制分度盘，用来设置电压变比比值，例如：变比值Kx为：10，则变比值的倒数为1/Kx＝ 1×10-1 对应面板为盘位置数Sk为变比值Kx为：100，则变比值的倒数为1/Kx＝ 1×10-2 对应面板为盘位置数Sk为变比值Kx为：350，则变比值的倒数为1/Kx＝ 2.8571×10-3 对应面板为盘位置数Sk为变比值Kx为：1100，则变比值的倒数为1/Kx＝ 9.091×10-4 对应面板为盘位置数Sk为变比值Kx为：2200，则变比值的倒数为1/Kx＝ 4.545×10-4 对应面板为盘位置数Sk为变比值Kx为：3300，则变比值的倒数为1/Kx＝ 3.030×10-4 对应面板为盘位置数Sk为变比值Kx为：5000，则变比值的倒数为1/Kx＝ 2.000×10-4 对应面板为盘位置数Sk为变比值Kx为：5500，则变比值的倒数为1/Kx＝ 1.818×10-4 对应面板为盘位置数Sk为变比值Kx为：7500，则变比值的倒数为1/Kx＝ 1.333×10-4 对应面板为盘位置数Sk为变比值Kx为：7650，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为变比值Kx为：10000，则变比值的倒数为1/Kx＝ 1.307×10-4 对应面板为盘位置数Sk为b、组别校准部分标准面板左边A、B、C、N、a、b、c、n接线端子，分别三相变压器初级绕组和次级绕组接线端。
